¿Por qué elegir nuestra lámina de cobre puro?
- Planta de fabricación de láminas de cobre puro con más de 10 años de experiencia, que presta servicios a cientos de clientes.
- Un proceso de inspección de control de calidad de más de 30 materiales para lograr altos estándares y la misma calidad en todos los lotes.
- Muestras gratuitas y personalización mediante prototipado rápido disponibles.
- Cumple con REACH, RoHS 2.0 + HF + PFOS, CMRT CA Prop 65 (solo en EE. UU.), UL94 y otras regulaciones.
- Servicios integrales que incluyen selección de productos, diseño personalizado, troquelado, pruebas de fiabilidad y preensamblaje.
Su proveedor confiable de láminas de cobre puro
Gracias a la excepcional conductividad y baja resistencia de la lámina de cobre puro, ofrece un rendimiento de apantallamiento EMI superior y más estable. Puede utilizarse en aplicaciones electrónicas de alta frecuencia para lograr productos más fiables y una mayor vida útil. Además, su grosor, dimensiones, forma, acabado superficial y otras características pueden personalizarse para adaptarse a las necesidades específicas de su aplicación.
Como fabricante chino de confianza de láminas de cobre puro, GALLOP INNOTEK ofrece láminas de cobre puro electrolíticas y laminadas de alta calidad. Nuestro laboratorio propio y equipos de prueba avanzados garantizan la fiabilidad constante de nuestras láminas de cobre puro. Además, ofrecemos un servicio integral, desde la selección de especificaciones hasta el preensamblaje, minimizando así los plazos de entrega.
Características de la lámina de cobre puro
Pureza de cobre de hasta 99,99% para aplicaciones con requisitos definidos de conductividad y calidad del material.
Seleccione entre opciones de 5 a 200 μm para equilibrar las limitaciones de espacio, los requisitos mecánicos y el rendimiento eléctrico.
Compare las láminas electrolíticas y las laminadas recocidas en función de su ductilidad, perfil superficial y necesidades de procesamiento posterior.
Solicite el corte longitudinal, el troquelado, el estampado o la laminación de acuerdo con los planos y tolerancias aprobados.
Procesamiento flexible y fabricación a medida
La lámina de cobre se puede procesar mediante corte longitudinal, troquelado, estampado y laminación, según su espesor, estado del material y requisitos de la aplicación. Para piezas con curvas pronunciadas o formas complejas, confirme el radio de curvatura mínimo y las tolerancias de conformado mediante pruebas de muestra. GALLOP INNOTEK ofrece dimensiones de lámina y opciones de fabricación personalizadas para adaptarse a diseños específicos de cada aplicación.
Diseñado para aplicaciones EMI
GALLOP INNOTEK ofrece opciones personalizables en múltiples espesores, dimensiones y formas para facilitar su posterior procesamiento y manipulación. También puede seleccionar diversos tratamientos superficiales, como distintos grados de rugosidad, para lograr diversas aplicaciones de unión. Además, la lámina de cobre puro se puede procesar en tiras, componentes troquelados y bobinas preformadas para una fabricación posterior más eficiente. Ofrecemos asistencia para la creación rápida de prototipos y asesoramiento en la selección para evitar retrasos y costes adicionales derivados de modificaciones.
Inspección de calidad y consistencia de lotes
GALLOP INNOTEK ofrece láminas de cobre para diversas aplicaciones y procesos. Antes de la producción, confirme el grado de material, la tolerancia de espesor, el estado de la superficie y las propiedades mecánicas requeridas. Los elementos de inspección y los criterios de aceptación se pueden definir según sus especificaciones para garantizar controles de calidad y consistencia entre lotes.
Aplicaciones de la lámina de cobre puro
La lámina de cobre puro se puede procesar para obtener un alto rendimiento. Materiales de blindaje EMI Para su uso como capa de blindaje en equipos electrónicos, cables y aplicaciones similares.
La lámina de cobre para circuitos flexibles debe seleccionarse según los requisitos de flexión, el espesor, el estado del material y el diseño del circuito. Confirme el radio de curvatura y los ciclos de flexión necesarios para su aplicación.
La lámina de cobre se utiliza en colectores de corriente de baterías, electrónica de potencia y otros conjuntos eléctricos. El espesor, la conductividad, las propiedades mecánicas y el estado de la superficie requeridos dependen de la aplicación y del proceso de fabricación.
Se utiliza en la industria automotriz, sistemas de control industrial, aeroespacial y otras aplicaciones para mantener la fiabilidad eléctrica y controlar las interferencias electromagnéticas.
Ejemplos de proyectos exitosos
Suministramos lámina de cobre electrolítico HTE de alta pureza (99,981 TP3T) con tratamientos de rugosidad superficial y pasivación antioxidante para cumplir con los requisitos de la línea de laminación continua FR-4 del cliente. Anteriormente, el cliente había experimentado fluctuaciones en la resistencia al despegue de ±81 TP3T, con un rendimiento de producto de solo 911 TP3T. Tras cambiar a nuestra lámina de cobre, la variación de la resistencia al despegue se redujo a ±21 TP3T y el rendimiento aumentó a 97,21 TP3T. Con entregas mensuales estables de 32 toneladas métricas, el cliente redujo los costos de reprocesamiento de materia prima en 181 TP3T, superó la auditoría de inspección de calidad de entrada (IQC) del cliente coreano y obtuvo un contrato de suministro de dos años.
Suministramos láminas de cobre para baterías de litio ultrafinas de 6 μm y alta pureza, con una formulación de alta resistencia a la tracción y alta elongación, para dar soporte a la línea de producción de baterías prismáticas de almacenamiento de energía del cliente. La lámina de cobre ultrafina anterior del cliente era propensa a roturas, lo que resultaba en una tasa de desperdicio de electrodos de 6,31 TP3T y limitaba la expansión de la producción. Tras la adopción de nuestra lámina de cobre, la tasa de roturas se redujo a 1,11 TP3T, mientras que el consumo de material de cobre por GWh de producción de baterías disminuyó en 71 TP3T. El primer envío de 45 toneladas se entregó con éxito y el período de validación del ciclo de vida de la batería se acortó en 401 TP3T, lo que respalda los planes de expansión del almacenamiento de energía del cliente en el mercado local.
Especificación
- Especificaciones técnicas de la lámina de cobre puro
| Parámetro | Presupuesto | Qué confirmar antes de realizar el pedido |
| Pureza del cobre | Hasta 99,99% Cu | Pureza y grado del material requeridos |
| Grosor de la lámina | 5–200 μm | Espesor objetivo y tolerancia de espesor |
| Tipo de lámina de cobre | Electrolítico (ED) / Laminado (RA) | Ductilidad requerida, perfil de superficie y aplicación |
| Ancho y dimensiones | Personalizable | Tolerancias dimensionales, de ancho y largo requeridas |
| Formulario de suministro | Tiras de papel de aluminio, piezas troqueladas, materiales de bobina preformados | Formato de rollo o componente requerido para la producción |
| Acabado superficial | Rugosidad y tratamiento de la superficie personalizables | Requisitos de adhesión, sustrato y rugosidad de la superficie objetivo. |
| Conductividad eléctrica | Acercándonos a 100% IACS | Conductividad requerida y método de prueba |
| Propiedades mecánicas | Adaptable a los requisitos de la aplicación. | Resistencia a la tracción, elongación y temple del material |
| Opciones de procesamiento | Corte longitudinal, troquelado, estampado, laminación y conformado. | Planos, dimensiones de las piezas, calidad de los bordes y requisitos de conformado. |
| Inspección de calidad | Más de 30 procesos de inspección para el control de calidad de los materiales. | Elementos de inspección requeridos y criterios de aceptación |
| Muestras y prototipos | Hay muestras gratuitas y se ofrece la posibilidad de realizar prototipos rápidos. | Dimensiones de la muestra, requisitos de prueba y cronograma del proyecto. |
Las láminas de cobre puro con mayor contenido de cobre pueden ofrecer menor resistividad eléctrica y mayor conductividad, según el grado y el estado del material. Sin embargo, la eficacia del apantallamiento electromagnético también depende del grosor de la lámina, la frecuencia de funcionamiento, la estructura de apantallamiento y la continuidad eléctrica. Compare las especificaciones del material y los datos de las pruebas antes de seleccionar el grado adecuado para su aplicación.
Una mayor pureza del cobre puede proporcionar una mayor conductividad eléctrica y una menor resistividad, pero no garantiza automáticamente una mejor eficacia de apantallamiento electromagnético. El grado adecuado depende del rango de frecuencia objetivo, el grosor de la lámina, la estructura de apantallamiento y las conexiones eléctricas. Los grados de mayor pureza también pueden ser más caros. Compare las especificaciones del material y los resultados de las pruebas con los requisitos de su aplicación antes de seleccionar un grado.
Las láminas de cobre más delgadas reducen el peso del material y pueden ser adecuadas para diseños compactos, pero su resistencia eléctrica por unidad de área suele ser mayor que la de las láminas más gruesas. Las láminas más gruesas pueden reducir la resistencia eléctrica y mejorar el rendimiento del apantallamiento en algunos diseños. La eficacia real del apantallamiento EMI y la disipación de calor dependen de la frecuencia de funcionamiento, la geometría del apantallamiento, la trayectoria térmica y las condiciones de montaje. Seleccione el grosor en función de sus requisitos eléctricos, térmicos, mecánicos y dimensionales.
La lámina de cobre electrolítico (ED) se forma mediante electrodeposición, mientras que la lámina de cobre recocido laminado (RA) se produce mediante laminación y recocido. Sus perfiles superficiales, ductilidad y propiedades mecánicas varían según el grado del producto, el espesor y el tratamiento superficial. La lámina RA se suele utilizar en aplicaciones que requieren mayor flexibilidad, mientras que la lámina ED se emplea ampliamente en materiales electrónicos. Compare los datos técnicos de los grados específicos antes de realizar una selección.
Las láminas de cobre de alta pureza pueden contener hasta un 99,991% de cobre (TP3T), según el grado especificado. La composición restante, incluidas las impurezas traza o los elementos añadidos intencionadamente, debe verificarse con la especificación del material o el informe de análisis químico.
La lámina de cobre puro puede reflejar las ondas electromagnéticas interferentes, impidiendo que penetren en los equipos. Además, gracias a su alta conductividad, mediante un diseño de conexión a tierra, puede desviar las corrientes de interferencia hacia la toma de tierra.
La rugosidad superficial afecta la adherencia de la lámina de cobre puro a recubrimientos, adhesivos y otros materiales. También puede influir en la pérdida de señal en circuitos de alta frecuencia. Si utiliza lámina de cobre para colectores de corriente de ánodos de baterías, debe lograr un equilibrio entre la adherencia superficial y la uniformidad del recubrimiento. Para placas de circuito impreso de alta frecuencia, concéntrese en la rugosidad de la superficie de contacto para reducir la pérdida de señal. Al elegir la lámina de cobre, verifique el rango de rugosidad, el método de prueba y el tipo de superficie adecuados para su aplicación. Una superficie más lisa no siempre es la mejor opción.
La resistencia a la tracción indica cuánta fuerza de tracción puede soportar una lámina de cobre antes de romperse. La elongación indica cuánto puede estirarse antes de romperse. Si su proceso implica laminado, doblado o producción continua, necesita un buen equilibrio entre resistencia y flexibilidad. Esto ayuda a reducir el agrietamiento, las arrugas y las roturas durante el procesamiento. Para los colectores de corriente de ánodo de batería, también debe considerar los requisitos de recubrimiento, laminado y ensamblaje de celdas. Al solicitar un presupuesto, indique el espesor deseado, los métodos de procesamiento y las propiedades mecánicas requeridas. Asegúrese de que las condiciones de prueba sean claras, ya que los resultados pueden variar según el espesor, el estado del material y el método de prueba.
Los poros pueden afectar el rendimiento según su tamaño, número y ubicación, así como la aplicación. En los colectores de corriente del ánodo de las baterías, pueden afectar la calidad del recubrimiento y el rendimiento eléctrico local. En las placas de circuito impreso y los materiales electrónicos de precisión, los poros pueden causar defectos en el circuito o reducir la fiabilidad del producto. Si su aplicación requiere una lámina sin defectos, defina el tamaño y el número aceptables de poros, el método de inspección y los criterios de aceptación antes de realizar el pedido. También debe consultar con su proveedor sobre la inspección de la superficie y los registros de calidad. Una superficie aparentemente lisa no garantiza que la lámina cumpla con sus requisitos.
Sí. La lámina de cobre puro se utiliza ampliamente como colector de corriente para los ánodos de las baterías de iones de litio. Soporta el material activo del ánodo y conduce la corriente eléctrica. Sin embargo, no todos los tipos de lámina de cobre son adecuados para el diseño de su batería. Debe considerar el grosor, la resistencia a la tracción, la elongación, la rugosidad superficial, el tratamiento superficial y el control de poros. Estas propiedades también deben coincidir con sus procesos de recubrimiento, laminado y ensamblaje de celdas. Si está desarrollando una batería o adquiriendo lámina de cobre para la producción en masa, comparta con su proveedor el tipo de batería, el grosor deseado, las propiedades mecánicas y los requisitos de superficie. Esto le ayudará a confirmar si la lámina cumple con sus necesidades y ofrece una calidad uniforme en todos los lotes.
Sí, pero es necesario elegir la lámina de cobre adecuada según la frecuencia de operación, los límites de pérdida de señal y el diseño de la PCB. A altas frecuencias, el efecto pelicular provoca que la corriente fluya principalmente cerca de la superficie del conductor. La rugosidad superficial puede aumentar la pérdida de señal, mientras que la unión entre la lámina de cobre y el sustrato debe ser lo suficientemente fuerte para la laminación y el procesamiento posterior. Si utiliza lámina de cobre para PCB de alta frecuencia, verifique su rugosidad superficial, tolerancia de espesor, tratamiento superficial y compatibilidad con el sustrato elegido. También debe evaluar la pérdida de señal a la frecuencia objetivo. La lámina de cobre puro estándar puede no cumplir con los requisitos de todas las aplicaciones de alta frecuencia.
La lámina de cobre puro puede oxidarse o cambiar de color durante el almacenamiento y el transporte debido a la humedad, el oxígeno, los contaminantes y el contacto directo con las manos. Estos cambios pueden afectar la calidad de la superficie y dificultar su procesamiento posterior. Si necesita almacenar lámina de cobre durante un período prolongado o enviarla al extranjero, manténgala en un ambiente limpio y seco y utilice un embalaje sellado y resistente a la humedad. Evite el contacto con agua, sustancias corrosivas y contaminantes. También debe confirmar si se requiere un tratamiento antioxidante para su aplicación. Antes de realizar el pedido, consulte con su proveedor sobre el embalaje, las condiciones de almacenamiento, la vida útil y la manipulación después de abrir el envase. Para aplicaciones en baterías y electrónica, asegúrese de que el tratamiento no afecte la conductividad, la soldabilidad ni la unión con otros materiales.
¿Qué es la lámina de cobre puro?
La lámina de cobre puro es un material delgado de cobre utilizado en aplicaciones electrónicas, eléctricas y térmicas. Los grados de alta pureza pueden contener hasta 99,991 TP3T de cobre, según las especificaciones del material. Sus propiedades eléctricas y térmicas dependen de la pureza del cobre, el espesor de la lámina, el estado del material y el proceso de fabricación. Los tipos comunes incluyen la lámina de cobre electrolítico (ED) y la lámina de cobre recocido laminado (RA), cada una adecuada para diferentes requisitos de procesamiento y aplicación.
Tipos de láminas de cobre puro

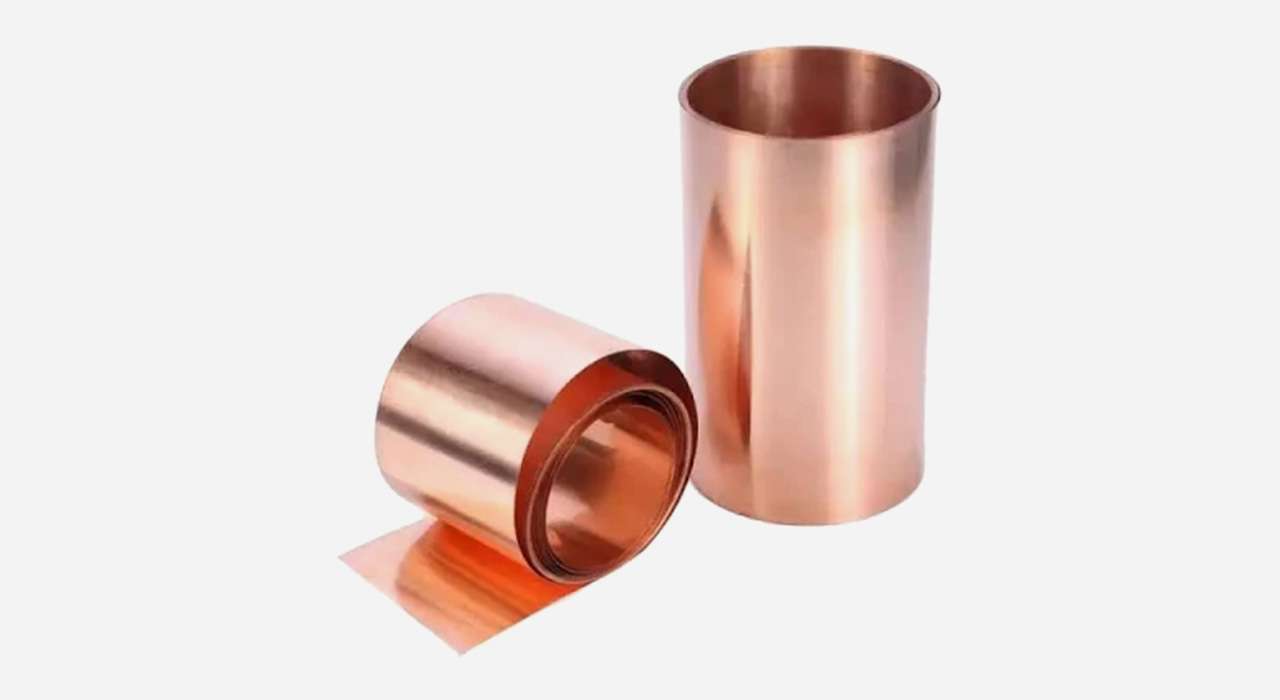

Lámina de cobre puro electrolítico
La lámina de cobre electrolítico puro se produce mediante galvanoplastia de cobre de alta pureza. Al ser un proceso más sencillo, su coste inicial es menor. Es más gruesa y rugosa, lo que la hace idónea para placas de circuito impreso rígidas y proporciona una mejor adhesión a los sustratos. Sin embargo, la superficie rugosa también provoca una mayor pérdida de transmisión de señal. A pesar de ello, sigue siendo muy rentable.

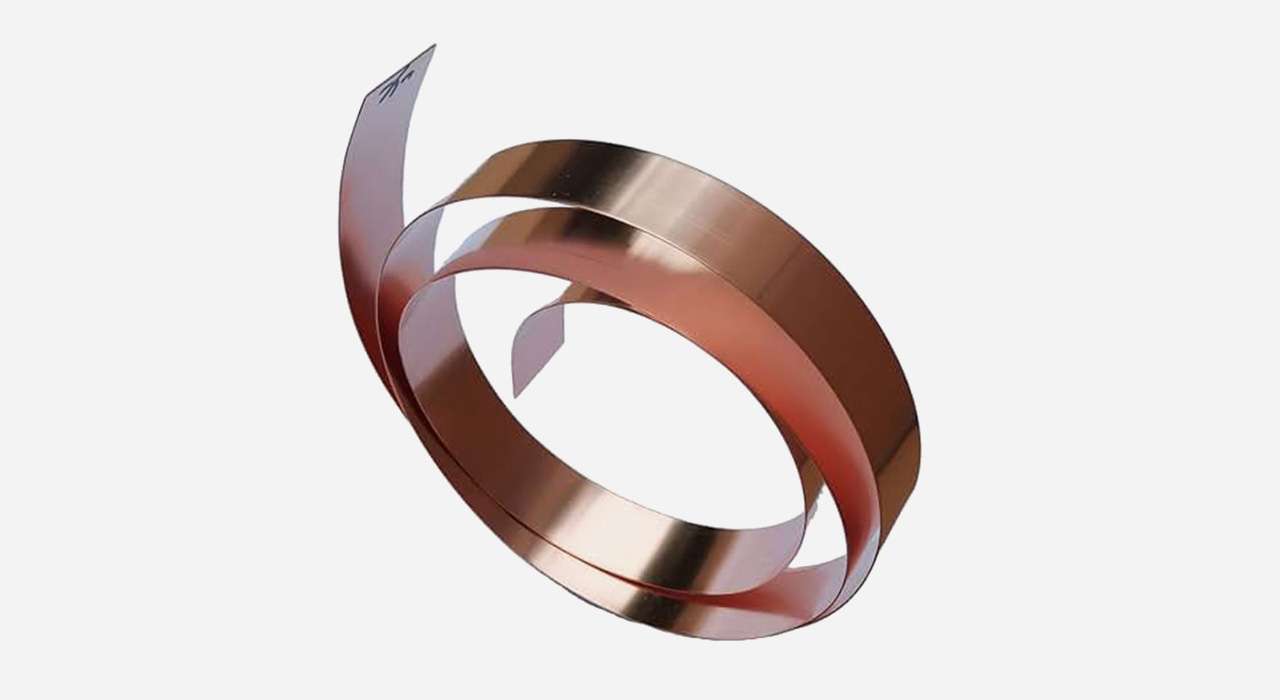

Lámina de cobre puro enrollada
La lámina de cobre puro laminada se produce mediante procesos físicos como el laminado y el recocido a alta temperatura. Tras el laminado, la lámina de cobre puro se vuelve más delgada y lisa, lo que requiere un tratamiento de rugosidad para lograr una mayor adherencia. Su procesamiento es más complejo y requiere equipos más costosos. En consecuencia, puede generar mayores costos. Sin embargo, posee una ductilidad superior en comparación con la lámina de cobre puro electrolítico.
¿Cómo elegir la lámina de cobre puro adecuada?
Seleccionar según los requisitos eléctricos
Para aplicaciones con conducción de corriente, evalúe el espesor de la lámina, el ancho del conductor, la carga de corriente, el aumento de temperatura admisible y el entorno operativo. Para el apantallamiento EMI, considere también el rango de frecuencia objetivo, la eficacia de apantallamiento requerida, la continuidad eléctrica y el diseño de la conexión a tierra. Una menor resistencia eléctrica por sí sola no garantiza un mejor rendimiento de apantallamiento, por lo que debe validar el diseño completo en función de los requisitos de su aplicación.
Considere el entorno operativo.
Las distintas aplicaciones imponen requisitos variables a la lámina de cobre puro. Por ejemplo, en el apantallamiento electromagnético y las conexiones a tierra, se debe considerar una baja resistencia. Para aplicaciones que requieren disipación de calor auxiliar, es necesario conocer el grosor de la lámina de cobre. Sin embargo, para la electrónica flexible, se debe seleccionar una lámina de cobre puro con una resistencia superior a la flexión.
Seleccione el grosor de la lámina de cobre puro.
El grosor de la lámina de cobre afecta la resistencia eléctrica, la capacidad de conducción de corriente, la flexibilidad y la estabilidad dimensional. Las láminas más delgadas pueden ser más fáciles de integrar en conjuntos compactos o flexibles, mientras que las más gruesas generalmente ofrecen menor resistencia eléctrica para el mismo ancho y longitud de conductor. El comportamiento ante la flexión también depende del tipo de material, el temple, el radio de curvatura y las condiciones de conformado. Para el apantallamiento EMI, evalúe el grosor junto con la frecuencia, la cobertura, las uniones y la conexión a tierra. Confirme las propiedades requeridas con el proveedor antes de la producción.
Lámina de cobre puro para blindaje EMI
¿Cómo bloquea la lámina de cobre puro las interferencias electromagnéticas?
La lámina de cobre puro ayuda a reducir la interferencia electromagnética (EMI) al reflejar la energía electromagnética y absorber parte de ella. Se puede usar como capa conductora para proteger placas de circuitos, componentes electrónicos y líneas de señal de interferencias no deseadas. Sin embargo, la lámina por sí sola no garantiza un blindaje eficaz. También es necesario controlar la cobertura, las juntas, las aberturas y las conexiones eléctricas para evitar que la interferencia penetre a través de los huecos en la estructura.
¿Cómo afecta la frecuencia al blindaje de lámina de cobre?
El efecto de apantallamiento de la lámina de cobre depende de la frecuencia de la interferencia y del diseño de la estructura de apantallamiento. A altas frecuencias, las grietas, las uniones y las aberturas de los cables pueden convertirse en vías importantes para la fuga electromagnética. A bajas frecuencias, especialmente en presencia de campos magnéticos, una fina capa de lámina de cobre puede ofrecer una protección limitada. Si su equipo opera en varios rangos de frecuencia, defina primero el rango de frecuencia objetivo y la eficacia de apantallamiento requerida. De esta forma, podrá probar el conjunto de apantallamiento completo en esas condiciones, en lugar de confiar únicamente en la conductividad de la lámina de cobre.
¿Por qué son importantes la puesta a tierra y las conexiones eléctricas?
Un blindaje de lámina de cobre requiere conexiones eléctricas adecuadas para funcionar correctamente. Si los puntos de contacto están sueltos, pintados, contaminados o mal conectados, las interferencias pueden atravesar las brechas en la trayectoria del blindaje. Al diseñar el conjunto, defina dónde se conecta la lámina al plano de tierra, la carcasa metálica u otras partes conductoras. Si utiliza lámina de cobre con adhesivo, compruebe que este sea conductor. Un adhesivo aislante estándar puede mantener la lámina en su lugar, pero no proporciona una conexión eléctrica fiable por sí solo. Confirme el método de contacto y los puntos de conexión antes del montaje para evitar costosos retrabajos.
¿Cómo diseñar láminas de cobre para estructuras de blindaje EMI?
La lámina de cobre se puede integrar en estructuras de blindaje como capa conductora independiente o combinada con películas aislantes, adhesivos y carcasas metálicas. Por ejemplo, se puede laminar la lámina sobre una película aislante y aplicar el conjunto sobre un área específica de una placa de circuito impreso o una carcasa. Durante el diseño, preste atención a los bordes, las juntas, las aberturas y los puntos de entrada de cables. Estas áreas pueden interrumpir el blindaje y permitir fugas electromagnéticas. Si la lámina debe seguir una superficie curva o pasar por una sección plegada, tenga en cuenta de antemano el proceso de conformado y las tolerancias de montaje. Esto ayuda a mantener una cobertura de blindaje continua en el producto final.
Procesamiento y fabricación de láminas de cobre puro
Cortar láminas de cobre puro a medida
El corte longitudinal, el troquelado y el corte de precisión permiten obtener láminas de cobre con los anchos y formas necesarios para sus piezas. Durante la producción, controle el ancho, el largo, las tolerancias dimensionales y el estado de los bordes. Las rebabas, los bordes curvados y los cortes irregulares pueden causar problemas de alineación durante el ensamblaje. Si sus piezas deben ajustarse a placas de circuitos impresos, películas aislantes u otros componentes, confirme las dimensiones y los límites de tolerancia del plano antes de la producción.
Estampación de láminas de cobre puro para crear formas personalizadas.
El estampado y el troquelado son útiles para producir piezas de lámina de cobre con contornos, orificios y aberturas repetibles. Estos procesos funcionan bien para piezas de blindaje, pestañas conductoras y otros componentes personalizados. La holgura del troquel, el grosor del material y el estado de la herramienta influyen en el resultado final. Una configuración incorrecta puede causar rebabas, bordes rasgados u orificios mal ubicados. Si sus piezas requieren un ensamblaje preciso, verifique las primeras muestras con sus planos antes de pasar a la producción en masa. También debe definir tolerancias aceptables para la calidad del borde y la posición de los orificios para reducir problemas de ajuste posteriores.
Cómo doblar láminas de cobre puro sin que se agrieten
El doblado permite que la lámina de cobre se ajuste a carcasas, puntos de conexión y otras superficies con formas específicas. El radio de curvatura, el grosor de la lámina y el estado del material influyen en la forma final. Un doblez demasiado pronunciado o el doblado repetido pueden provocar arrugas, grietas o adelgazamiento localizado. Estos defectos también pueden interrumpir la continuidad eléctrica en las partes conductoras. Si su diseño incluye esquinas afiladas o múltiples dobleces, confirme el radio de curvatura requerido y pruebe las piezas de muestra antes de la producción. Después del doblado, inspeccione las áreas formadas para detectar grietas, arrugas y otros defectos que puedan afectar el montaje o el rendimiento eléctrico.
Laminación de láminas de cobre con otros materiales
La laminación une láminas de cobre a películas aislantes, sustratos plásticos u otros materiales para crear una estructura multicapa. Durante este proceso, es necesario controlar la temperatura, la presión y el tiempo de laminación según los materiales y el adhesivo utilizados. Una configuración incorrecta puede provocar burbujas, una unión débil, el levantamiento de los bordes o la delaminación. Antes de la producción, confirme que la lámina, el adhesivo y el sustrato sean compatibles entre sí. Para piezas expuestas a cambios de temperatura o a un uso prolongado, compruebe la resistencia de la unión y el estado de los bordes después de la laminación. Esto ayuda a prevenir la separación de las capas durante el procesamiento o el uso posterior.
Cómo dar forma tridimensional a láminas de cobre
El conformado por prensado y otros métodos de conformado permiten dar forma a la lámina de cobre para adaptarla a superficies curvas, huecos y otros diseños tridimensionales. A diferencia del corte plano, estos procesos provocan que el material se estire y cambie de forma. La profundidad de conformado, la geometría de la herramienta y la flexibilidad del material influyen en el resultado. Un conformado excesivo puede causar arrugas, grietas, adelgazamiento localizado o recuperación elástica, lo que altera las dimensiones finales. Si sus piezas deben ajustarse con precisión dentro de una carcasa o alrededor de otros componentes, pruebe primero el proceso de conformado con piezas de muestra. Confirme las dimensiones finales y el estado de la superficie antes de establecer los parámetros para la producción en masa.
