Los componentes electrónicos generan calor, y la pasta térmica lo transfiere al disipador de calor, que lo disipa en el aire circundante. Los disipadores de calor activos y pasivos emplean diferentes métodos de refrigeración, cada uno adecuado para aplicaciones específicas. En este artículo, compararemos las diferencias clave entre ambos. tipos de disipadores de calor y le ayudaremos a encontrar la solución de refrigeración más adecuada para su proyecto.
¿Qué es un disipador de calor activo?

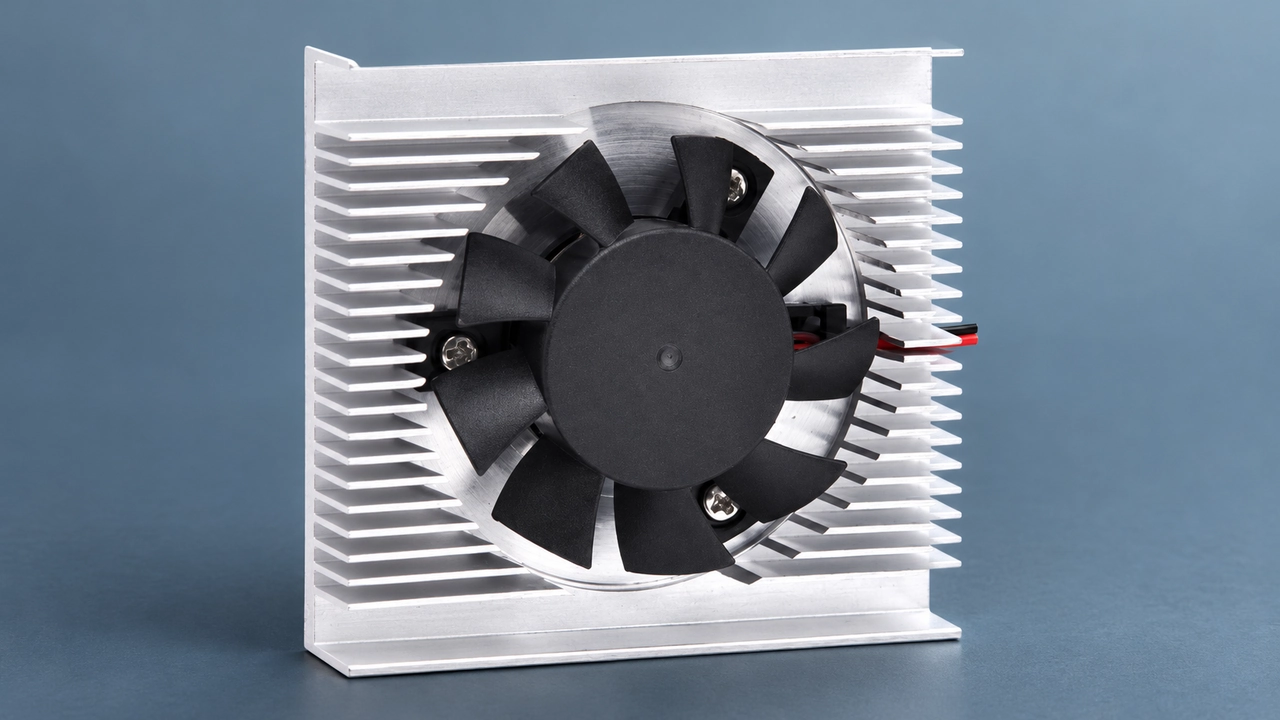

Un disipador de calor activo utiliza energía externa para mover el aire y alejar el calor de la fuente de calor. El diseño más común combina aletas de refrigeración con un ventilador.
Este sistema se suele encontrar en CPU, módulos de alimentación y placas de control industriales de alta potencia. El ventilador mantiene el aire en movimiento a través de las aletas, lo que ayuda a disipar el calor con mayor rapidez. Esto permite que el disipador térmico gestione una mayor carga térmica en un espacio reducido. La desventaja es que el ventilador necesita alimentación eléctrica para funcionar.
¿Qué es un disipador de calor pasivo?

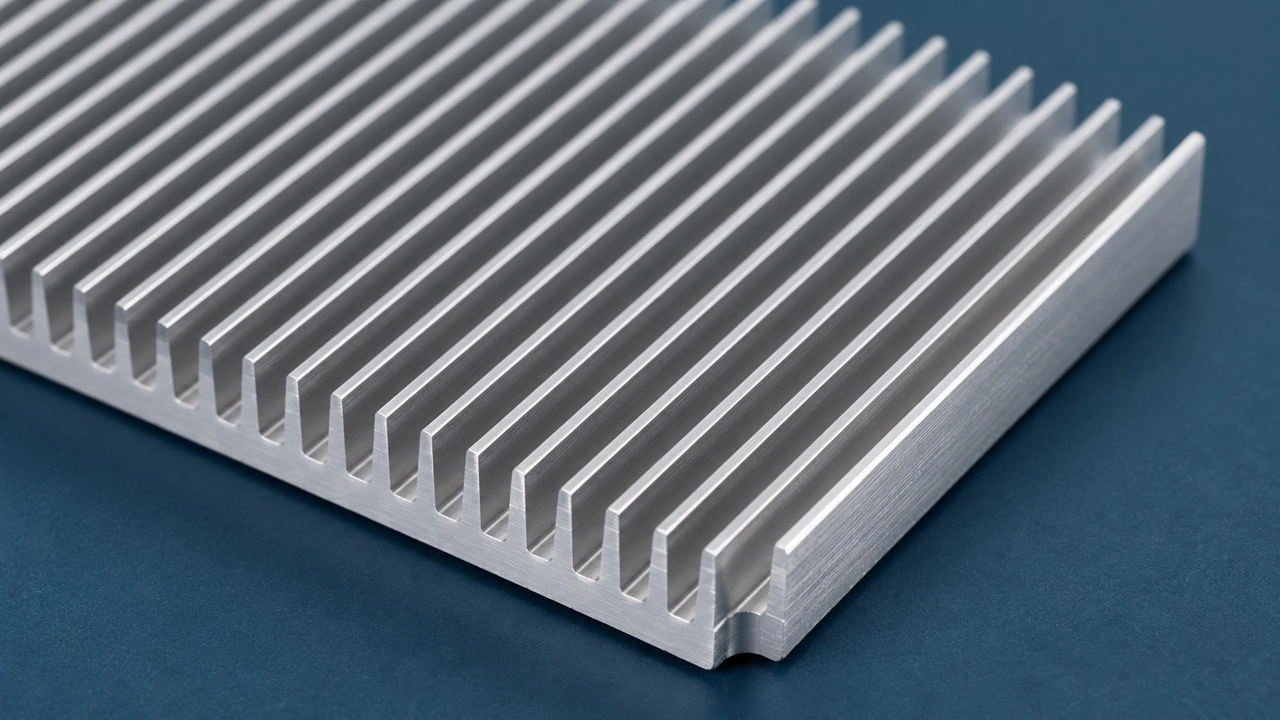

Un disipador de calor pasivo no tiene ventilador ni otras piezas móviles. En cambio, se basa en su cuerpo metálico para conducir el calor lejos de la fuente y luego lo libera al aire circundante mediante convección natural y radiación.

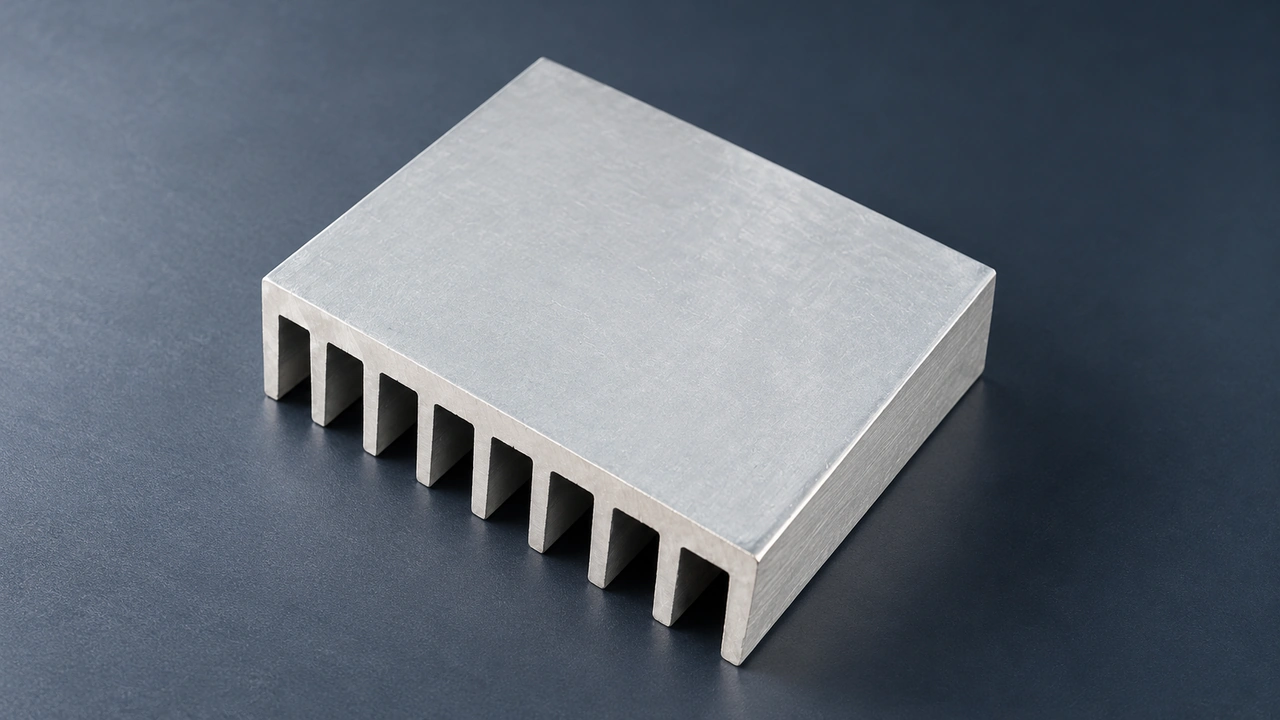

Un ejemplo típico es una pieza sólida de aluminio extruido o un conjunto de aletas de cobre. A medida que la fuente de calor se calienta, el metal absorbe el calor y lo disipa sin necesidad de alimentación externa. Este tipo de refrigeración se suele encontrar en dispositivos de baja potencia y sistemas cerrados donde no es práctico añadir un ventilador.
Disipadores de calor activos vs. pasivos: diferencias clave
Rendimiento de refrigeración
Gracias al uso de sistemas de refrigeración por aire forzado o líquido, la capacidad máxima de disipación de calor es mayor. Cuando el dispositivo tiene una alta carga térmica y una carcasa compacta, las soluciones de refrigeración activa pueden eliminar rápidamente grandes cantidades de calor.
Los disipadores de calor pasivos dependen exclusivamente del flujo de aire natural, y su capacidad de disipación de calor está limitada por el espacio disponible y las aberturas de la carcasa. Son más adecuados para dispositivos con una emisión de calor baja o media.
Consumo de energía
Un disipador de calor activo utiliza un ventilador que consume energía cada vez que está en funcionamiento. Si su equipo necesita operar las 24 horas, deberá tener en cuenta este consumo adicional en el presupuesto energético total del sistema. También puede usar un ventilador con control de velocidad para reducir sus RPM cuando se necesite menos refrigeración, disminuyendo así el consumo de energía innecesario.
Un disipador de calor pasivo no tiene partes móviles y no consume energía por sí mismo, por lo que no aumentará el consumo de energía de su sistema.
Ruido
La rotación del ventilador genera ruido continuo. Si sus clientes pretenden colocar el producto en entornos silenciosos como oficinas o laboratorios, el ruido es un problema inevitable.
Los disipadores de calor pasivos no tienen piezas móviles y no producen ruido de ventilador; funcionan silenciosamente durante toda su vida útil y no causan absolutamente ninguna molestia acústica.
Si sus clientes son sensibles al ruido, deberá realizar pruebas una vez que la unidad esté completamente ensamblada, prestando especial atención a los niveles de ruido cuando el equipo esté funcionando de forma continua bajo una carga elevada.
Espacio de instalación
Además de las aletas, los disipadores de calor activos pueden requerir más espacio para alojar ventiladores, tubos de calor o componentes de refrigeración líquida.
Los disipadores de calor pasivos solo requieren la colocación del cuerpo metálico; no es necesario dejar espacio para el movimiento del ventilador. Su diseño es más compacto y aerodinámico, ocupando menos espacio. Son ideales para aplicaciones donde el espacio es limitado.
Costo
Los disipadores de calor activos tienen un costo inicial más elevado debido a sus componentes mecánicos, que incluyen aletas y un ventilador. Además, el consumo de electricidad también conlleva mayores costos operativos.
Los disipadores de calor pasivos suelen ser más económicos, ya que no requieren componentes adicionales y constan de menos piezas. Además, al no consumir electricidad adicional, sus costos operativos también son menores. Sin embargo, en aplicaciones de alta potencia, los disipadores de calor pasivos requieren un mayor volumen de metal, lo que incrementa los costos. Por lo tanto, la elección final depende de la aplicación específica.
Mantenimiento
Los disipadores de calor activos utilizan ventiladores con piezas móviles, por lo que con el tiempo se puede acumular polvo y los rodamientos del ventilador pueden desgastarse. Deberá limpiar el polvo con regularidad y comprobar que el ventilador funcione correctamente. Si utiliza un sistema de refrigeración líquida, también deberá comprobar si hay fugas de vez en cuando.
Los disipadores de calor pasivos son mucho más fáciles de mantener porque no tienen piezas móviles. No hay que preocuparse por fallos en el ventilador ni desgaste de los rodamientos. Solo hay que asegurarse de que no se acumule polvo entre las aletas, ya que puede restringir el flujo de aire y reducir la disipación del calor.
Esperanza de vida
Los ventiladores, al igual que otros componentes mecánicos, son piezas de desgaste con una vida útil fija. Cuando un ventilador falla, el rendimiento de todo el sistema de refrigeración activa se deteriora rápidamente.
Los disipadores de calor pasivos constan únicamente de una carcasa metálica y carecen de partes vulnerables. Su estructura es más sencilla, lo que los hace más fiables a largo plazo. Siempre que no presenten daños físicos, su vida útil suele ser igual a la del equipo en su conjunto, prolongando así la vida útil del producto.
Eficiencia
En condiciones de flujo de aire adecuadas, los ventiladores, sopladores o sistemas de refrigeración líquida pueden aumentar el flujo de aire y acelerar la disipación del calor. Los disipadores de calor activos mantienen una eficiencia de refrigeración estable y soportan choques térmicos a corto plazo, ofreciendo así una mayor eficiencia de transferencia de calor. Pueden gestionar picos repentinos de calor y evitar el sobrecalentamiento del chip.
La eficiencia de los disipadores de calor pasivos depende en gran medida de la temperatura ambiente y la circulación del aire. Si se utilizan en un chasis cerrado y sin ventilación, la eficiencia de disipación de calor disminuirá significativamente, lo que hará que el dispositivo sea propenso a activar alertas de alta temperatura.
| Característica | Disipador de calor activo | Disipador de calor pasivo |
|---|---|---|
| Rendimiento de refrigeración | Mayor capacidad de refrigeración | Ideal para cargas térmicas bajas a medias. |
| Consumo de energía | Consume energía adicional | No se necesita energía adicional |
| Ruido | Ruido del ventilador durante el funcionamiento | Funcionamiento silencioso |
| Espacio de instalación | Necesita espacio para ventiladores u otras piezas. | Puede que necesite un disipador de calor más grande. |
| Costo | Mayores costes iniciales y de funcionamiento | Menores costes operativos |
| Mantenimiento | Necesita revisión y limpieza del ventilador. | Necesita limpieza de polvo ocasional |
| Esperanza de vida | Depende de la vida útil del ventilador y del mantenimiento. | Generalmente dura más debido a que tiene menos piezas. |
Cómo elegir entre disipadores de calor activos y pasivos
Carga térmica y temperatura de funcionamiento
En primer lugar, debe determinar la emisión continua de calor del componente y, a continuación, considerar la temperatura máxima del aire que probablemente se alcance cerca del disipador de calor, así como la temperatura de funcionamiento admisible del componente.
Si el equipo en cuestión genera mucho calor y requiere un control de temperatura estricto, se debe priorizar la refrigeración activa. Algunos ejemplos son los controladores industriales y los módulos de estaciones de carga de alta potencia, equipos que alcanzan altas temperaturas durante cortos periodos o funcionan de forma continua durante largos periodos. En estos casos, conviene considerar primero un disipador de calor activo.
Si la generación de calor es baja y existe un amplio margen de temperatura, la refrigeración pasiva sería la opción más segura, reduciendo el riesgo de fallos por sobrecalentamiento.
Espacio disponible y flujo de aire
Puede comprobar el espacio disponible dentro del gabinete donde se instalará el producto. Si el gabinete que utiliza prácticamente no tiene canales de ventilación, la refrigeración pasiva tendrá dificultades para ser efectiva. Por lo tanto, recomendamos utilizar refrigeración activa.

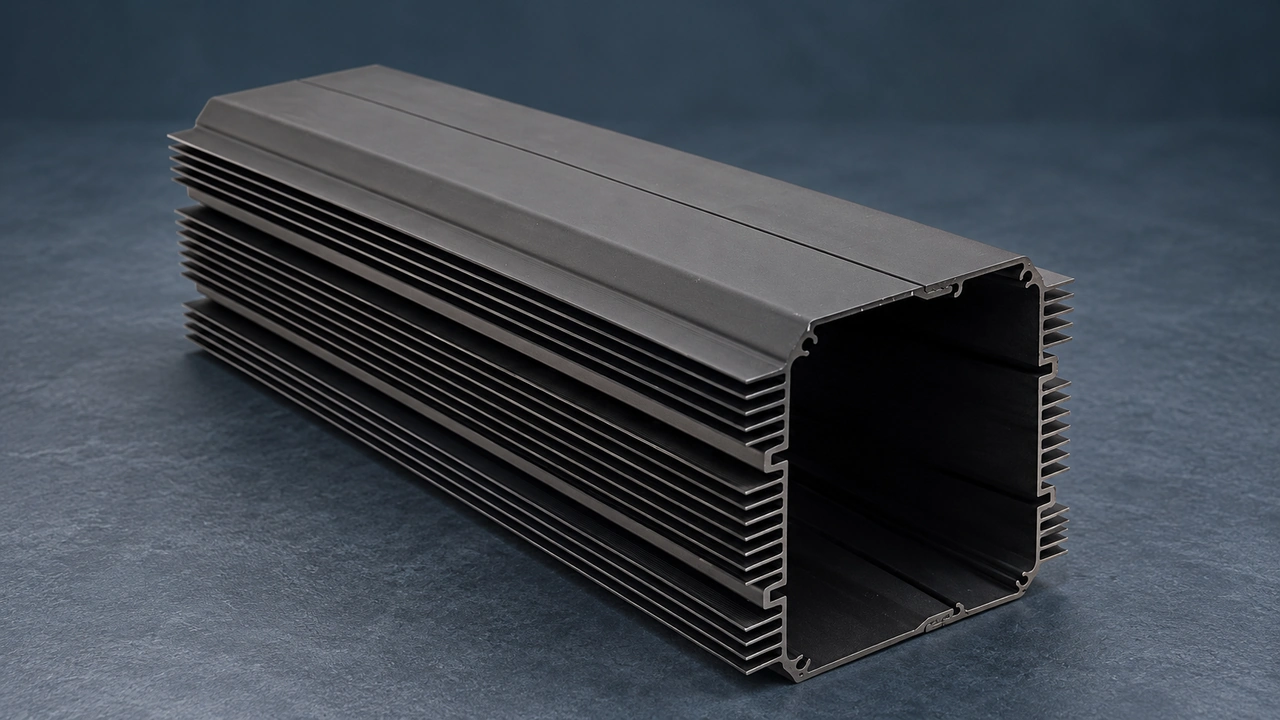

Si su producto permite el uso de una carcasa metálica más grande o expuesta disipadores de calor, En estos casos, conviene considerar la refrigeración pasiva. Para equipos que requieren protección contra el polvo y el agua, o donde no es práctico crear aberturas de ventilación, también se puede priorizar la refrigeración pasiva. Sin embargo, es necesario dejar suficiente espacio alrededor del gabinete para permitir la disipación del calor.
Si su producto es compacto y no puede albergar un disipador de calor pasivo de tamaño suficiente, pero puede proporcionar entradas y salidas de aire, le recomendamos utilizar un disipador de calor con ventilador. Los dispositivos informáticos compactos pueden utilizar ventiladores y conductos de aire para dirigir el flujo de aire a través de las zonas donde se concentra el calor.
Requisitos de ruido, potencia y mantenimiento
Para equipos que se utilizan cerca de las personas, como terminales de salas de conferencias e instrumentos de escritorio, conviene priorizar la refrigeración pasiva, siempre que cumpla con los requisitos térmicos. Si la carga solo aumenta ocasionalmente, un disipador de calor activo con velocidad de ventilador controlada por temperatura es otra opción. El ventilador puede permanecer apagado o funcionar a baja velocidad la mayor parte del tiempo y aumentarla cuando sube la temperatura.
Si su equipo está instalado en altura o en un lugar remoto, considere la facilidad para reemplazar el ventilador cuando sea necesario. Si se requiere un ventilador, verifique su vida útil prevista a las temperaturas de funcionamiento reales y asegúrese de que haya suficiente espacio para el mantenimiento. Para equipos que funcionan las 24 horas con energía limitada, también deberá tener en cuenta el consumo de energía del ventilador dentro del presupuesto energético total del sistema.
Costo total del sistema
Al comparar presupuestos, asegúrese de que ambas opciones cumplan con los mismos requisitos de refrigeración antes de considerar el costo total. Si su presupuesto inicial es ajustado, un disipador de calor activo compacto podría ser una mejor opción, pero también deberá tener en cuenta los costos de electricidad recurrentes. Un disipador de calor pasivo más grande puede eliminar la necesidad de un ventilador, aunque podría requerir una carcasa de mayor tamaño.
Si reemplazar un ventilador implica enviar a un técnico, la mano de obra y el tiempo de inactividad pueden costar fácilmente más que el propio ventilador. Puede solicitar a su proveedor un presupuesto tanto para opciones activas como pasivas y comparar el costo total, incluyendo el disipador de calor, los materiales de interfaz térmica, los accesorios de montaje y el ensamblaje. A partir de ahí, considere cuánto tiempo espera que funcione el equipo antes de tomar una decisión.
Materiales de interfaz térmica (TIM)

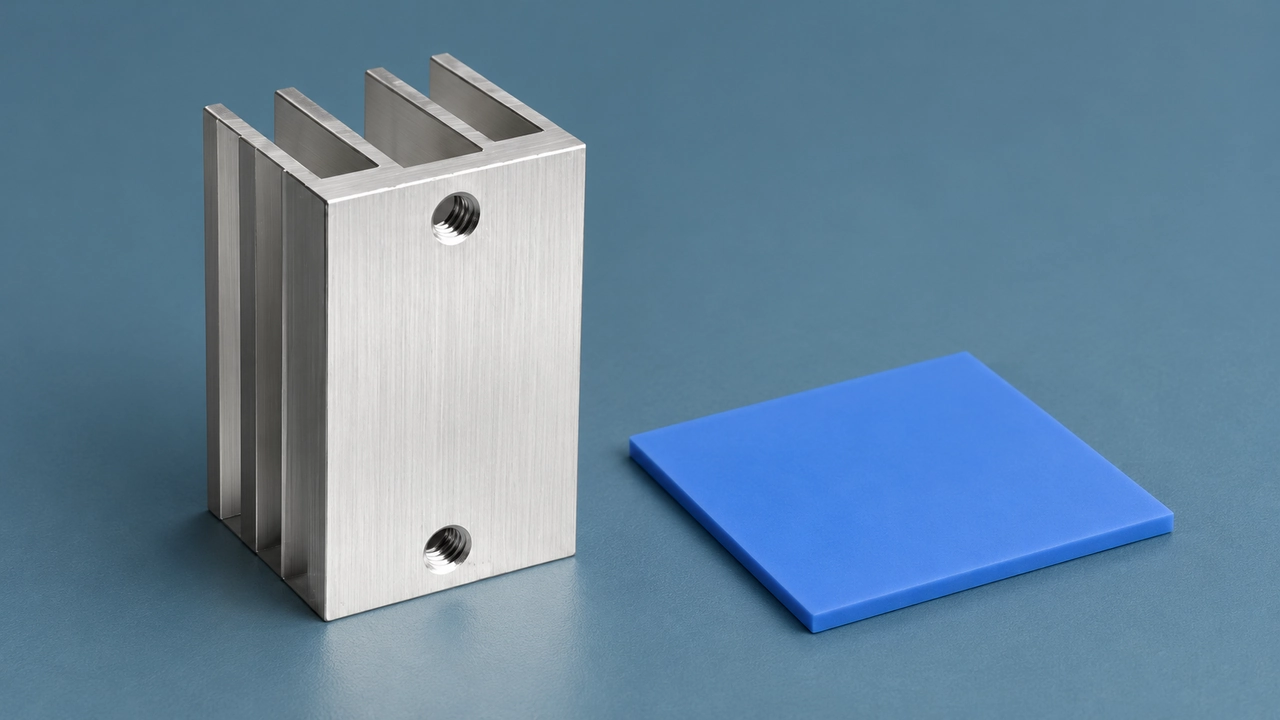

Disipadores de calor y materiales de interfaz térmica Los materiales de interfaz térmica (TIM) forman parte de una solución integrada de gestión térmica. Los TIM rellenan los huecos microscópicos en la superficie de contacto entre la fuente de calor y el disipador, reduciendo la resistencia térmica. Seleccionar la combinación adecuada de ambos dará como resultado una mejor disipación del calor.
Si ya ha seleccionado un material de interfaz térmica para su proyecto, al elegir un disipador de calor debe tener en cuenta tanto la distancia de contacto como el método de montaje.
Si su producto es un dispositivo informático compacto que funciona bajo cargas elevadas y sostenidas y requiere flujo de aire para controlar la temperatura, le recomendamos seleccionar un disipador de calor activo y verificar que el flujo de aire sea suficiente.
Si su dispositivo puede disipar el calor normalmente incluso bajo cargas elevadas y sostenidas, entonces puede optar por un disipador de calor pasivo.
Preguntas frecuentes
Reflexiones finales
GALLOP INNOTEK cuenta con más de 10 años de experiencia en la fabricación de disipadores de calor. Podemos ayudarle a evaluar las opciones de refrigeración activa y pasiva, y a seleccionar el disipador de calor y la pasta térmica que mejor se adapten a los requisitos de su proyecto. Contáctanos para analizar sus necesidades de disipación de calor.
